Pneumatic Type Swing Clamp

YOU CAN COUNT ON OUR EXPERTISE

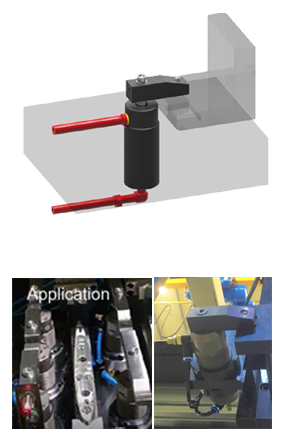

Piping Method
Features
  • 공압으로 작동(복동)
  • 가스연질화 표면처리
  • 나사 몸통
  • 쉬운 설치
  • 속도조절밸브 설치 권장
  • 내경범위 : ø15~50
  • 작동압력 : 3~9.9kgf/㎠
  • 사용온도 : 0~60℃
  • 레버는 옵션
  • <회전동작: "SDL" Type, 클램핑시 반시계방향/"SDR" Type 클램핑시 시계방향>
    Model No.
    • 1
      Clamp Type
      SDR = SWING RIGHT
      SDL = SWING LEFT
    • 2
      Piston Diameter
      ex ) 15 = Ø15
    • 3
      Piston Rod Stroke
      ex ) 14 = 14mm
    • 4
      Type
      A = Pneumatic (Air)
    • 5
      Swing Angle
      No sign = 90°
      ex) 30 = 30°

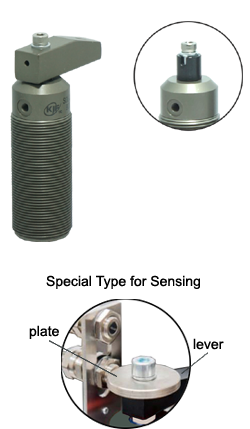

    SWING CLAMP PNEUMATIC TYPE
    • SDR / L-1514A
    • SDR / L-2018A
    • SDR / L-2518A
    • SDR / L-3025A
    • SDR / L-4032A
    • SDR / L-5032A

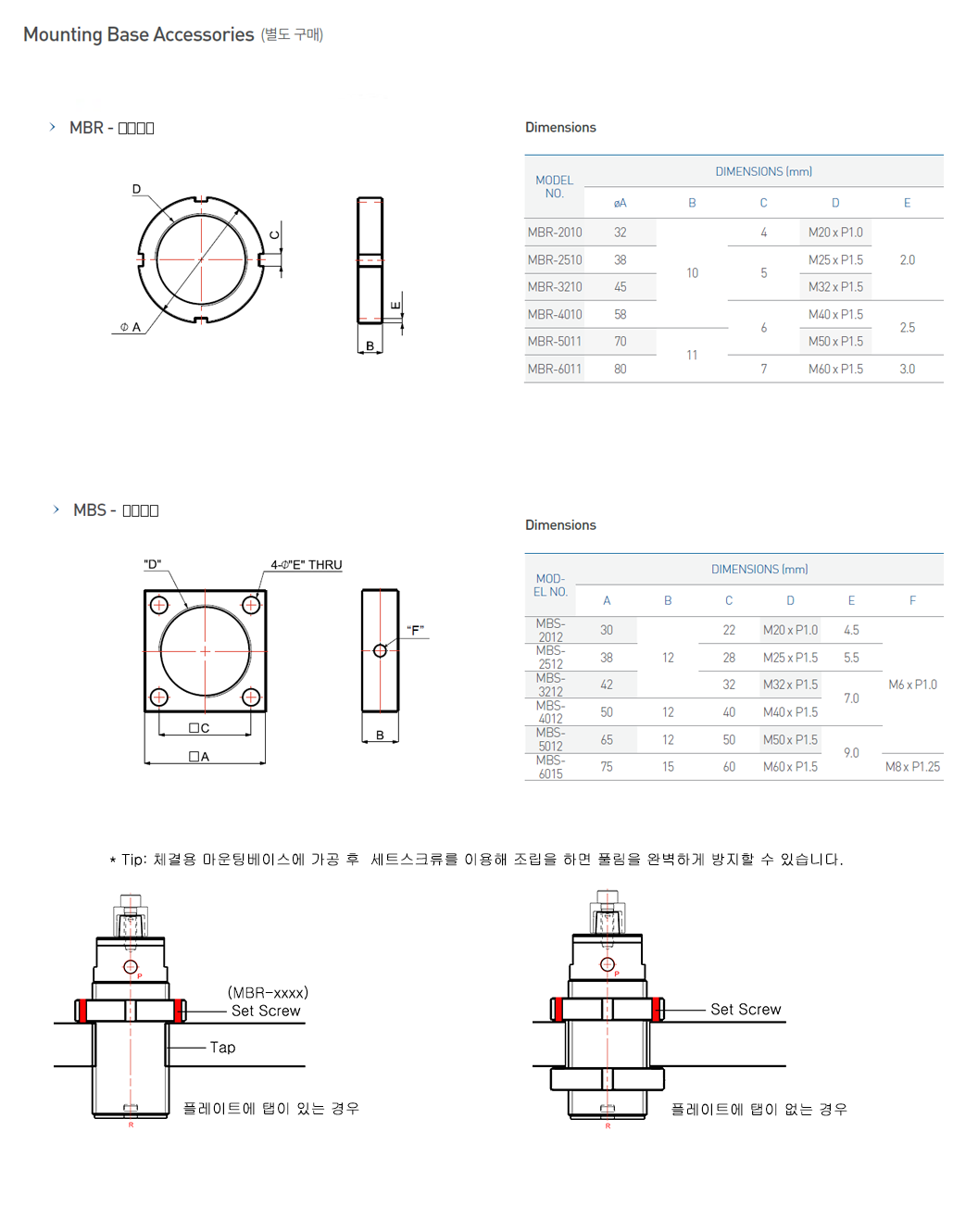

    MODEL NO Dimensions(mm) Download 주문

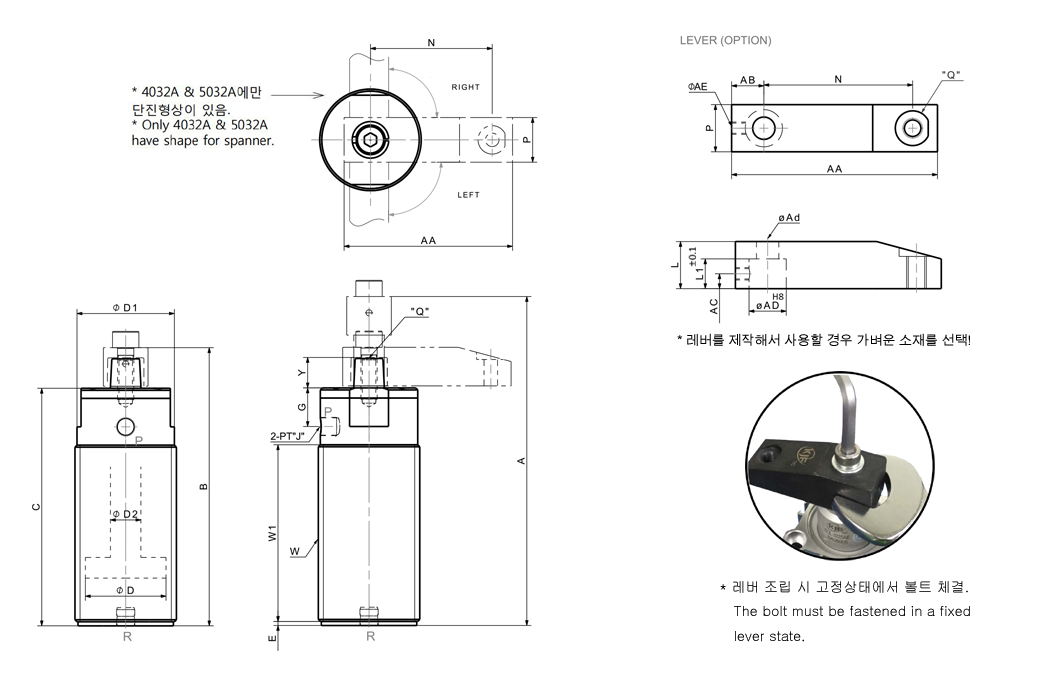

    A B C øD øD1 øD2 E G J L L1 N P Q W W1 Y AA AB AC øAd øAD øAE 2D 3D PDF
    SDR/L-1514A 97 83 70 15 18.5 8 4 11 M5 12 8.5 25 14 M4 M20x1.0P 49.5 9.5 38.5 8.5 7 4.5 11 2
    SDR/L-2018A 114 96 79 20 23 10 3 11 M5 16 12.5 30 16 M5 M25x1.5P 59 13.5 45 10 10 5.5 13 3
    SDR/L-2518A 120 102 85 25 30 10 2 12 M5 16 12.5 35 16 M5 M32x1.5P 65 13.5 55 12 10 6 13 3
    SDR/L-3025A 150 125 105 30 38 12 2 12 PT 1/8 19 12.5 35 19 M6 M40x1.5P 83 13.5 55 13 10 7 15 3
    SDR/L-4032A 169 137 117 40 48 15 2 19 PT 1/8 19 14 60 22 M8 M50x1.5P 87 15 83 13 11 9 18 3
    SDR/L-5032A 173 141 120 50 58 18 16 17 PT 1/8 19 14 70 25 M8 M60x1.5P 78 16 95 15 11 9 21 3
